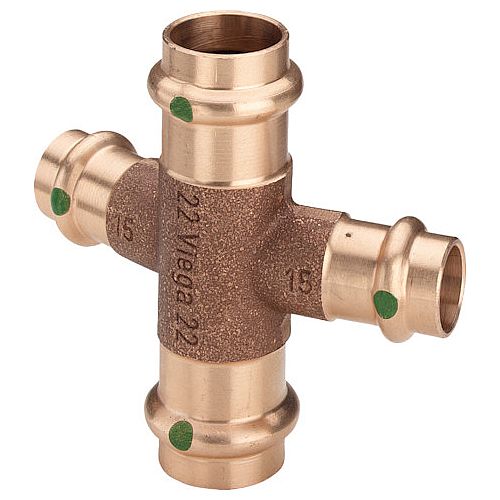

Kreuzstück 24 Grad, mit SC-Contur, aus Rotguss, zum Überspringen von Steigleitungen, abgestimmt auf Überbogen Modell 2427, Leistungsmodulation entsprechend des aktuellen Wärmebedarfs Leistungsmodulation wahlweise bzw. optional strom- oder wärmeoptimiert, (bauseitige Leistungen erforderlich) grafische Auswertung und Statistiken aller Betriebsdaten. Das Wartungsintervall beträgt 8.500 Betriebsstunden Farbe Rot (RAL 2002), Grau (RAL 7011) Motor Toyota Industrie-Gasmotor, geeignet für den Betrieb mit Erdgas H,L,LL oder Flüssiggas Propan gemäß Spezifikation Generator wassergekühlter IE2-Asynchron-Genera- tor mit deutscher Technologie, motor- ischer Anlauf vorgesehen
Nenndrehzahl: 1.540 U/min
Schutzart: IP55
Spannung: 400 V
Frequenz: 50Hz Technische Daten Nennleistung elektrisch(1) (kWel) 11,0 Nennleistung thermisch(2) (kWth) 25,5 Leistungsmodulation el.(kWel) 7,5-11,0 Leistungsmodulation th(kWth) 16,8-26,4 Energieeinsatz (6) (kWh) Hi 35,5 Flüssiggaseinsatz (kg/h) 2,76 Stromkennzahl 0,43 f Primärenergiefaktor (7) 0,279 PEE (%) 32,8 ErP Energieeffizienzlabel (6) A++ Geräuschemission (3) (dB(A)) 50 Schallleistungspegel LW (dB) 65 Wartungsintervall (Bh) 8.500 Wirkungsgrade Wirkungsgrad elektrisch nel (%) 31,0 Wirkungsgrad thermisch nth (%) 74,5 Wirkungsgrad gesamt nges (%) 105,5 Elektrische Energieerzeugung Nennspannung (V) 400 Frequenz (Hz) 50 Nennwirkleistung PnG (kW) 11,0 Scheinleistung S E max. (kVA) 14,1 Nennspannung UnG (V) 400 Netzfrequenz (Hz) 50 Cos phi unkompensiert 0,78 Blindleistungskompensation je Stufe (kVar) optional 7,23 Anzahl Stufen optional 1 Verdrosselungsgrad-Resonanzfrequenz 0 Cos phi gem. VDE-AR-N 4105 Quadranten II, III 0,95 Bemessungswechselstrom Ir (A) 20 Bemessungswechselstrom Ir cos phi 1 (A) 16 Bemessungsscheinleist. SrE (kVA) 14,1 Kurzschlusswechselstrom Generator Ik (A) 156 Netzkurzschlussleistung bei UnG Sk (kVA) 108,1 Anlaufstrom lk (A) 59 Zu- und Abluft Verbrennungsluftbedarf (m3/h) 72,5 Volumenstrom Modulentlüftung (m3/h) 200,0 Gesamtluftbedarf Modul in Feuerstätte (m3/h) 272,5 zulässiger Gegendruck Abluftführung max. (4) (Pa) 150 Abgas Abgastemperatur (5) (C) 87 Abgasmassenstrom feucht (kg/h) 77 Abgasvolumenstrom trocken (Nm3/h) 62 Abgasgegendruck max. (Pa) 500 Abgasgendruck max. bei Kessel- kaskaden (Pa) 150 Abmessungen & Gewichte Länge (mm) 1.410 Breite (mm) 686 Höhe (mm) 1.240 Volumen Modul (L) 1.199,4 Oberfläche Modul (m2) 7,13 Gewicht ca. (kg) 750 Anschlüsse
Gas: 1/2 IG Gasvordruck (mbar) Erdgas 23 Gasvordruck (mbar) Flüssiggasgas 50
Heizungsvorlauf: 1 Kugelhahn
Heizungsrücklauf: 1 Kugelhahn
Abgas: 80 mm
Abluft: d = 100 mm, zulässigen Gegendruck beachten!
